安卓收银端版本：v0.02.58及以上版本支持！！！

注：串口类型控制器,串口连接线必须为  232型的直连线

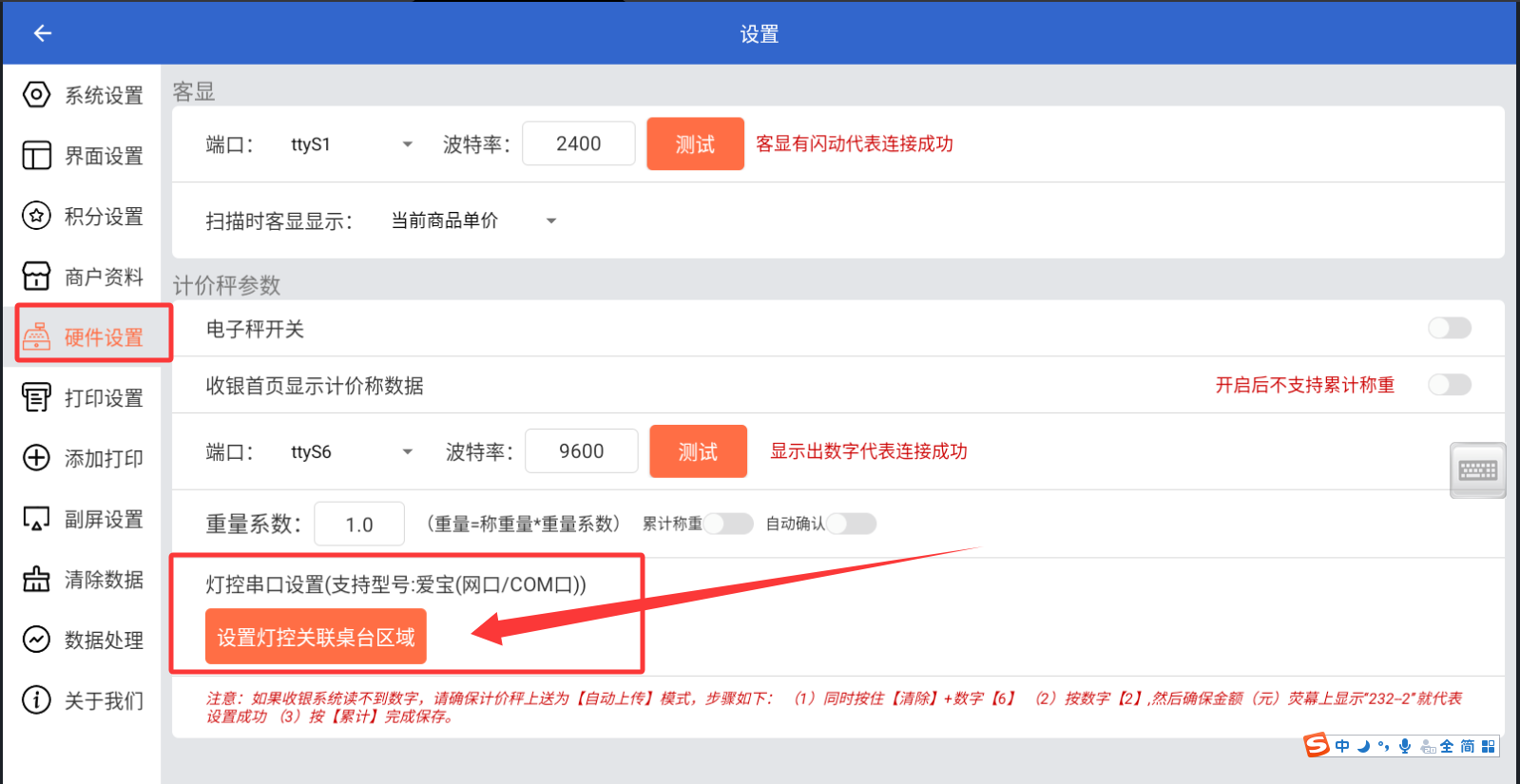

1、点开系统设置--硬件设置--设置灯控关联桌台区域

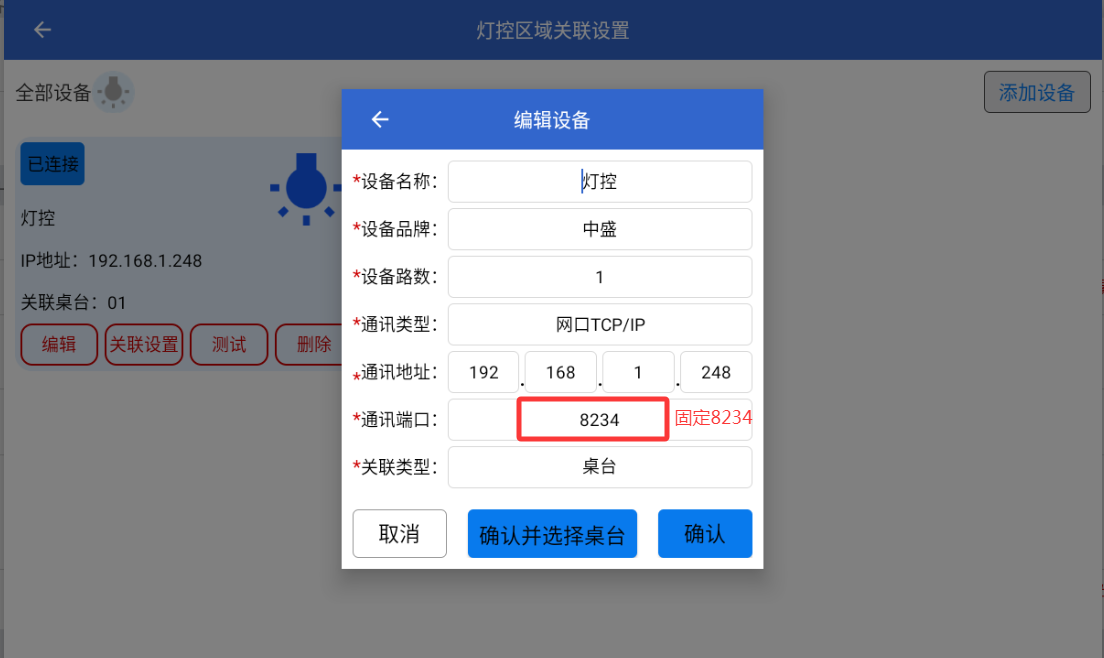

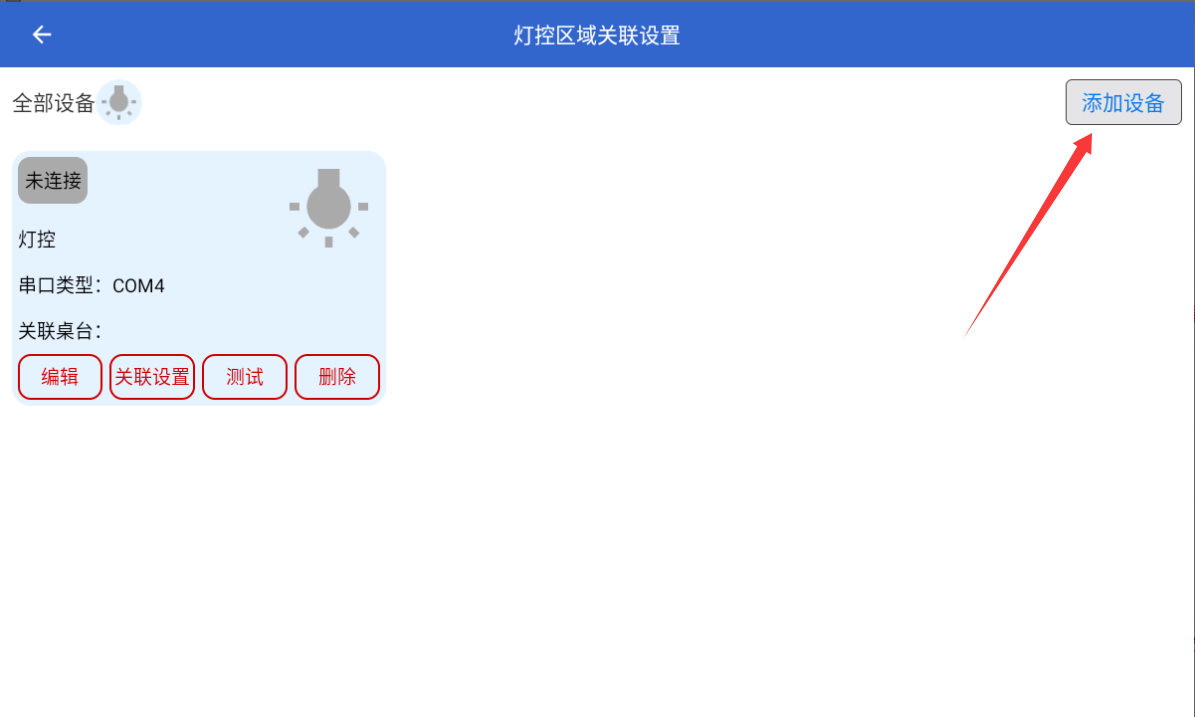

2、添加设备  填写参数



请下载灯控综合测试系统：灯控综合测试系统下载链接

设备名称：自定义填写

设备品牌：中盛

设备路数：按实际情况填写即可

通讯设备：串口/网口，两种连接方式，网口IP可在综合测试系统查改

通信端口（默认是8234） 可以在综合测试系统查改

关联类型：

           桌台：可设置区域内的单个或多个桌台设置

           区域：设置整个区域，这里注意的是这个区域里面的桌台的编号要和设备的端口一致

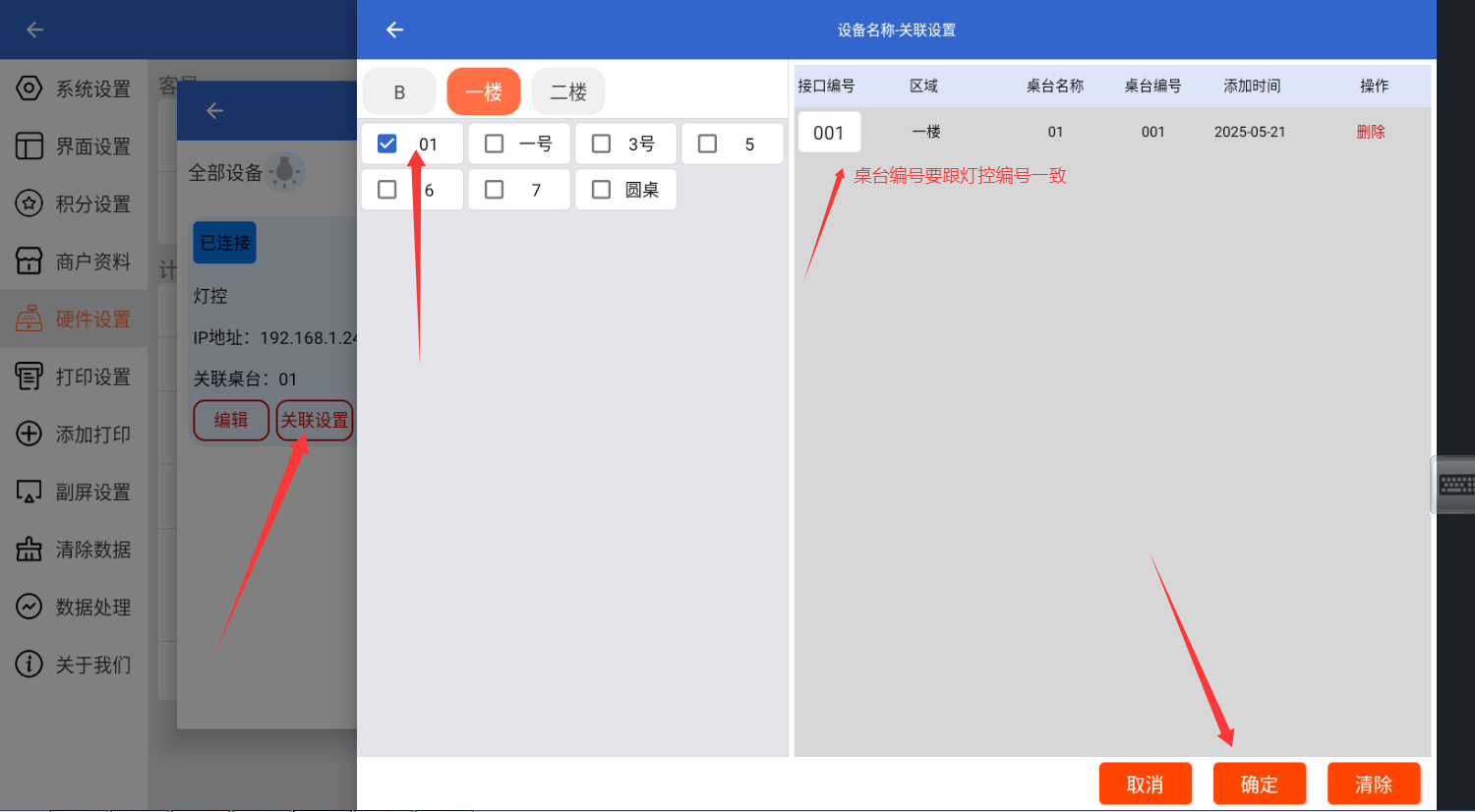

关联设置---选择区域，勾选桌台，点确定

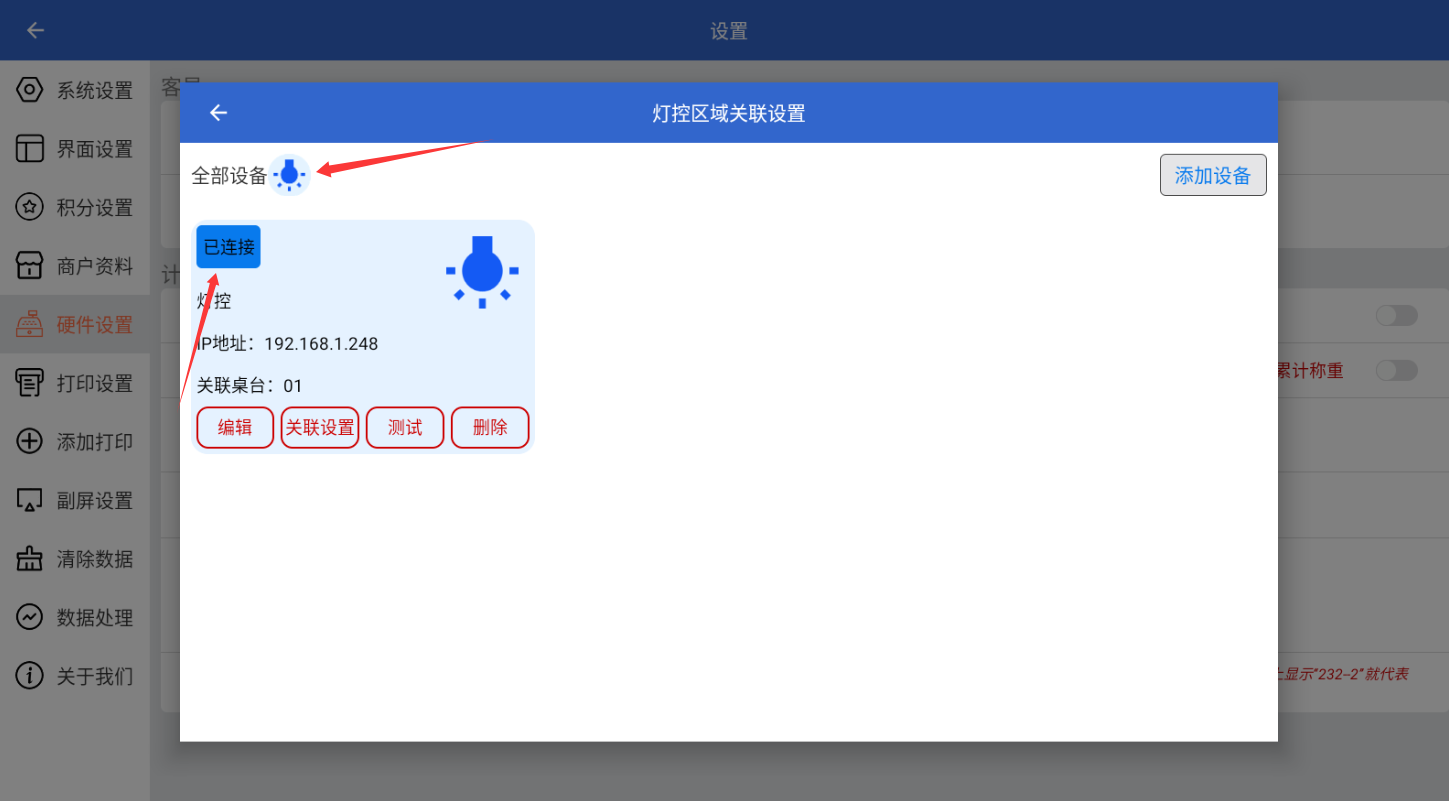

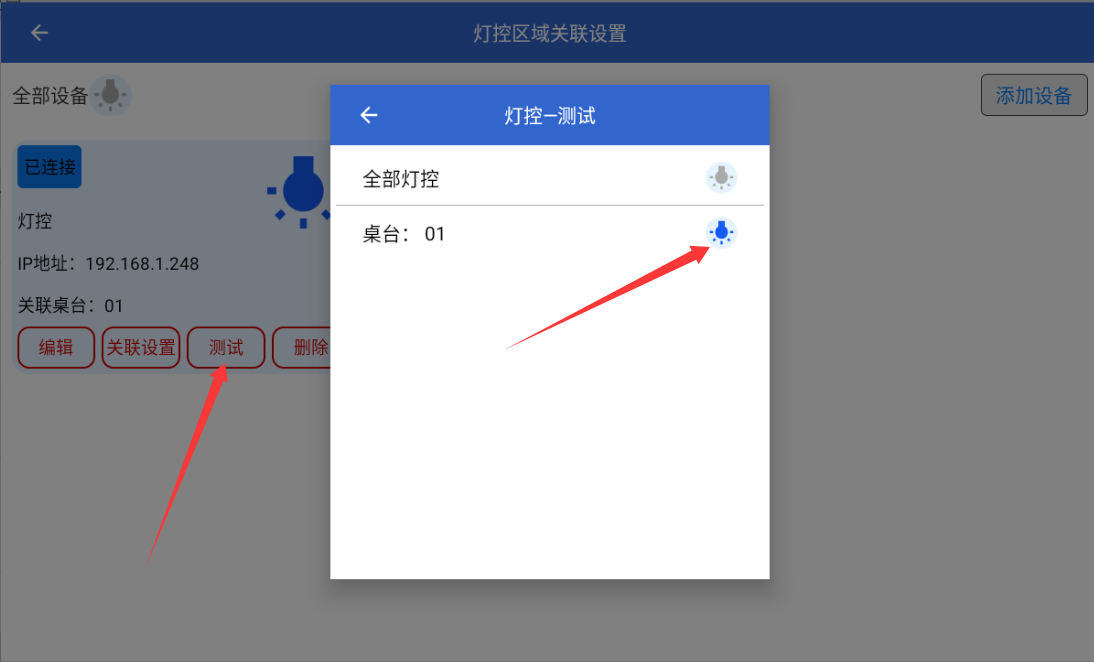

桌台/区域测试

图标变蓝开灯成功

4测试

 全局检测：

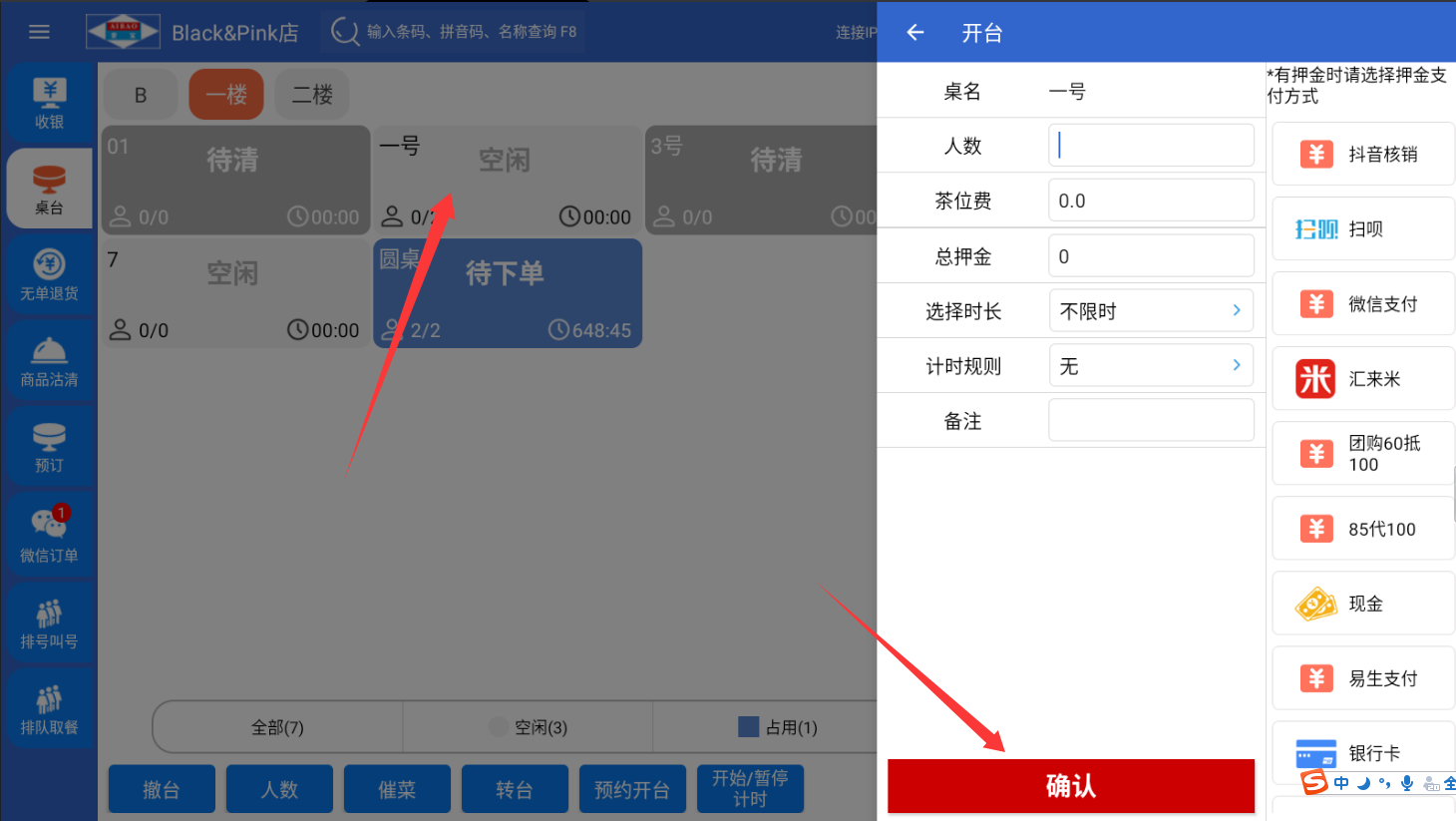

测试没问题即可在前台选择对应的桌台测试，开台后灯控会自动开灯，结账后关灯！



灯控的ip可以下载测试工具查看或者修改，网络正常就能在工具查到ip

http://biash.com/xiazai/showdownload.php?id=27



1.本地ip网段与灯控网段一致，但是也需要修改ip地址

按上图流程执行

如果本地ip网段与灯控ip网段不一致：

1.把灯控的网线插到电脑 即灯控与电脑直连

2.修改本地电脑网段为0网段



3.点击上图连接按钮，左侧绿灯的就证明正常连接，反之则检查本地电脑网段是否与dk网段保持一致

4.在修改模块监听Ip地址处设置新的灯控ip，需要和路由网段保持一致

5.设置好ip后点击下面参数保存按钮  提示成功即修改成功



灯控接线参考图：
